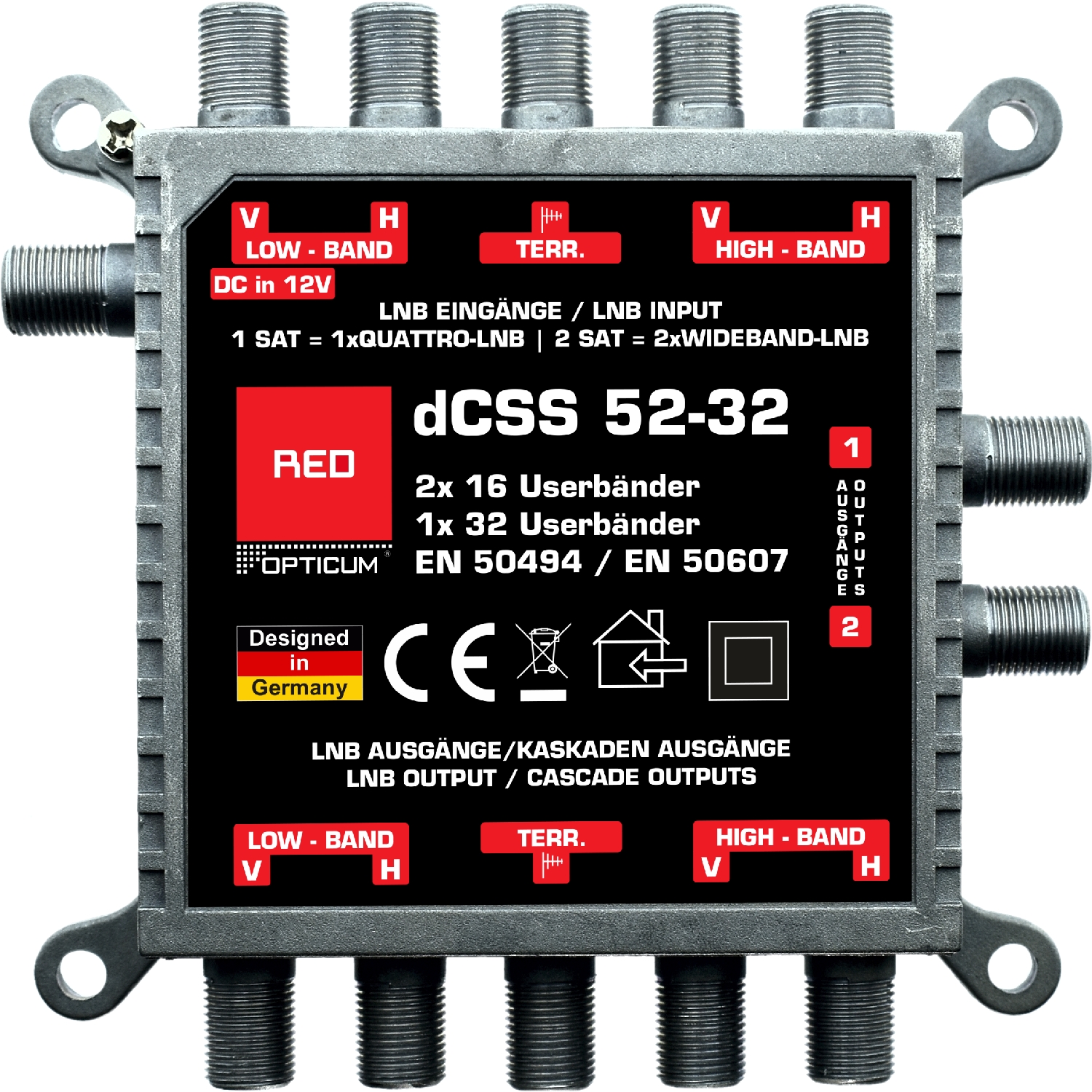

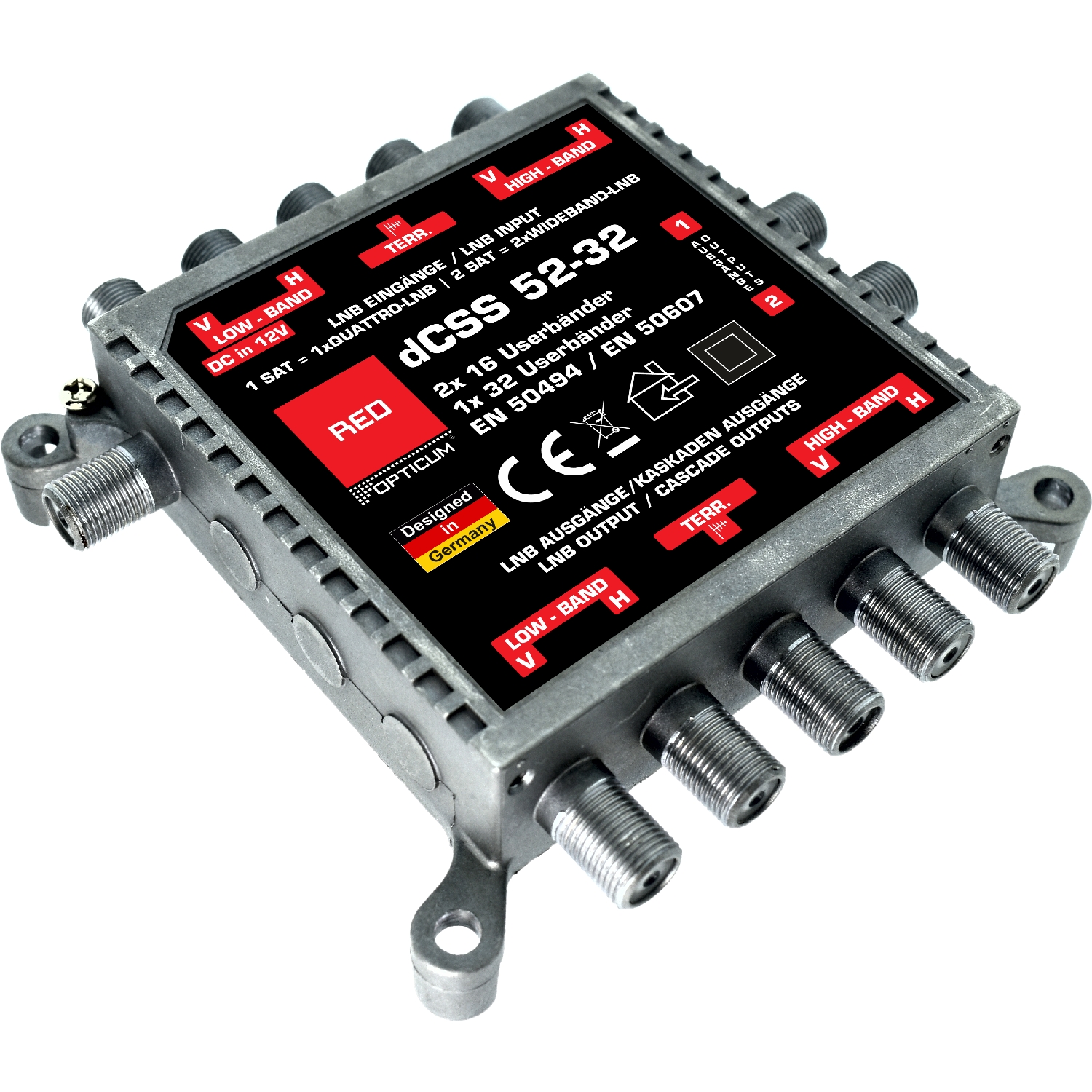

OPTICUM EINKABEL MULTISCHALTER | dCSS 52-32

Alle Bilder dieser Homepage sind urheberrechtlich geschützt!

Artikelbeschreibung

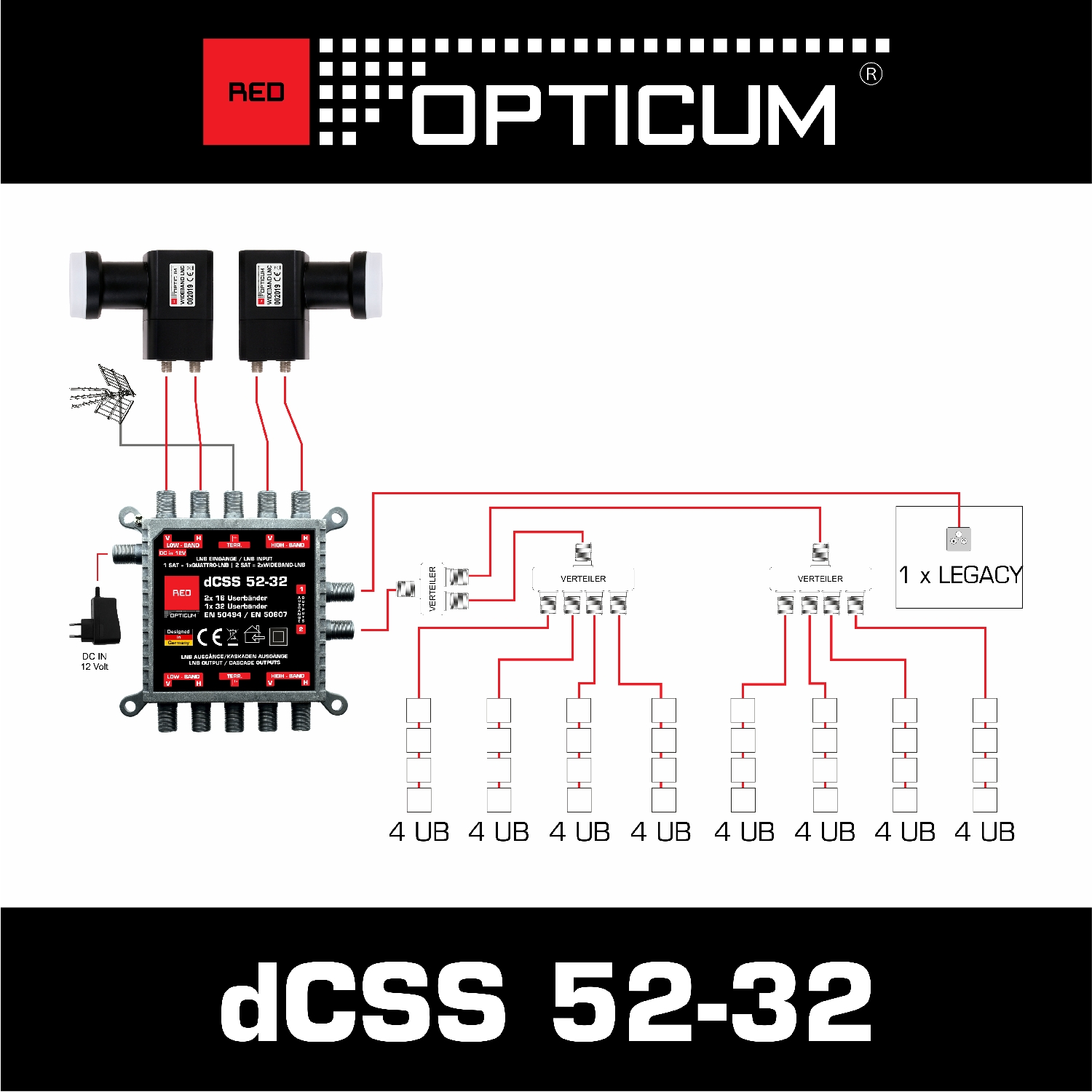

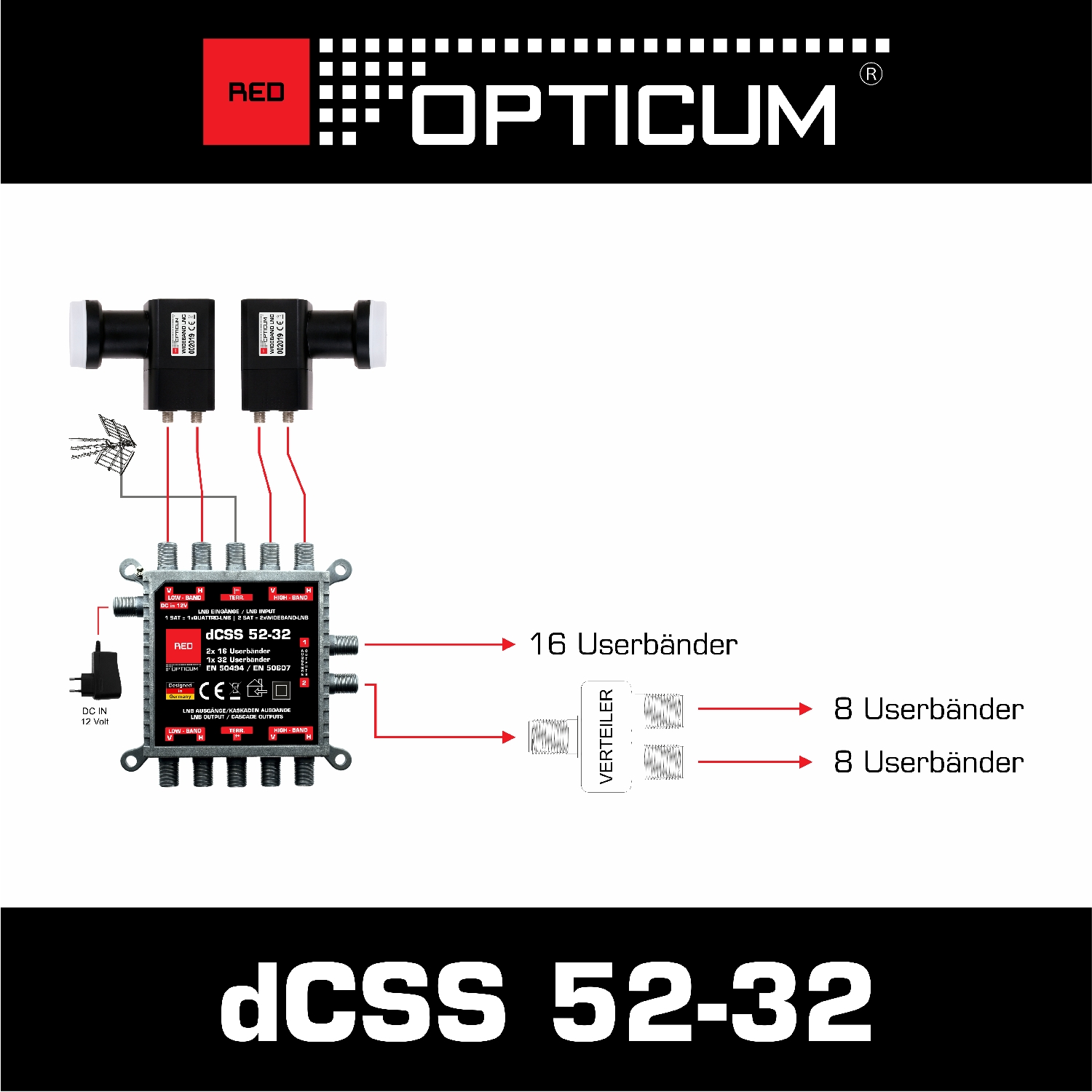

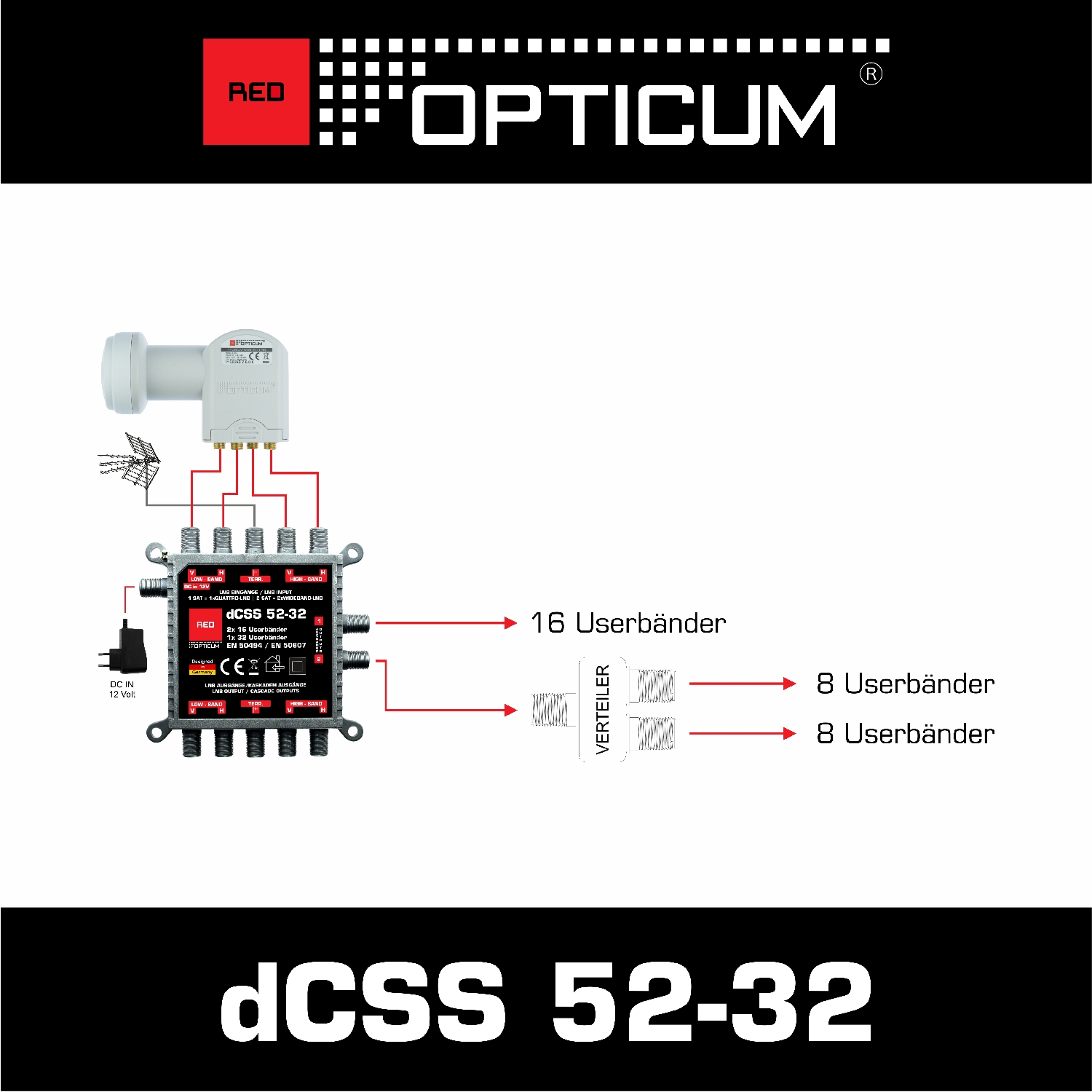

Mit dem Opticum dCSS 52-32 Multischalter erleichtern wir Ihnen die Installation von Einkabel-Anlagen. Neben den Protokollen nach EN50494 und EN50607 verfügt dieser Einkabellösung-Multischalter über zukunftsorientierte Features. Egal, ob im dynamischen Modus für SatCR mit je 4 Userbändern, SkyQ (dSCR) mit je 8 Userbändern, dCSS mit 2 Ausgängen zu je 16 Userbändern oder 1 x 32 Userbändern, automatisches Legacy oder im statischen Betrieb (ZF-ZF-Kopfstelle) mit bis zu 32 festen Transpondern. Dieser kompakte, robuste und flexible Multischalter deckt alle Optionen ab.

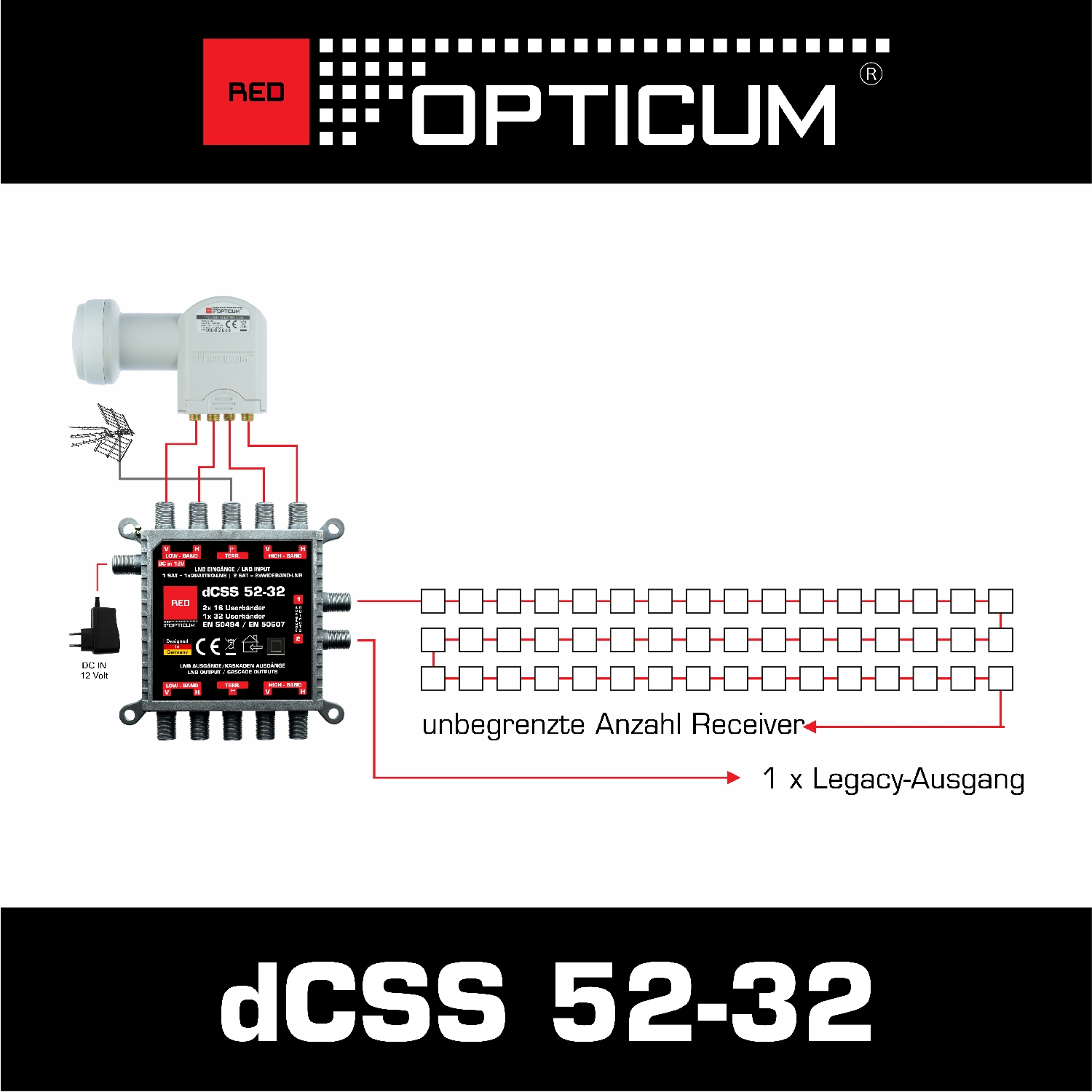

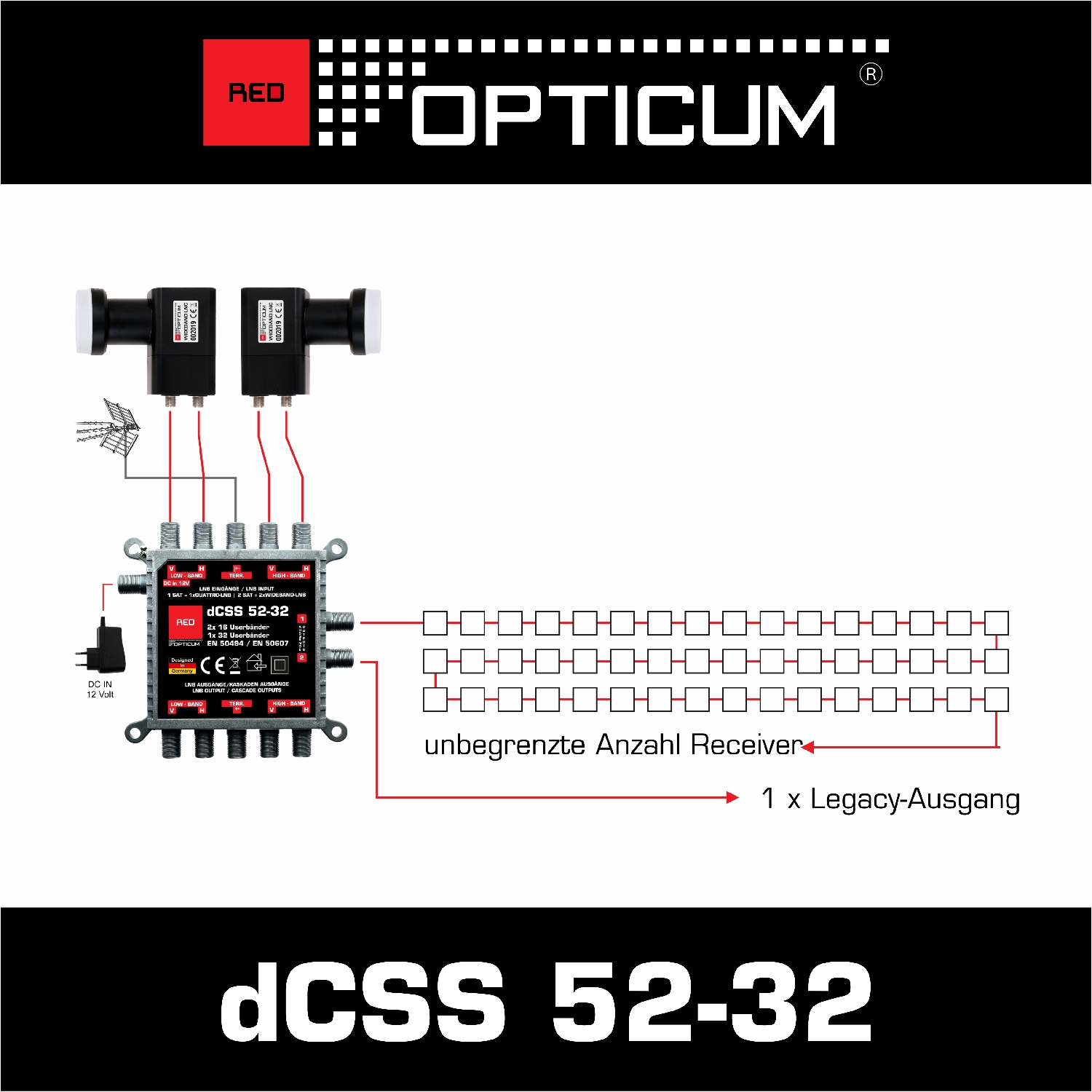

Es spielt hierbei keine Rolle, ob mit einem handelsüblichen Quattro-LNC 1 Satellit oder mit 2 Wideband-LNC´s 2 Satelliten empfangen werden soll. Der Wideband-Frequenzbereich beträgt 290-2340 MHz.

Dieser kompakte DOCS-Multischalter (DIGITAL-ONE-CABLE-SOLUTION) ist in einem robusten Aluminium-Druckguss-Gehäuse verbaut und lässt sich beliebig mit handelsüblichen Multischaltern kaskadieren und ist somit unendlich erweiterbar. Die Montagefüße sorgen mit ausreichend Wandabstand sowohl für gute Hinterlüftung als auch für eine einfache Montage. Das Gehäuse verfügt über eine integrierte Erdungsklemme. Das im Lieferumfang enthaltene Netzteil wird direkt am Multischalter angeschlossen werden. Hochwertige Anschlüsse sorgen für konstant hohe Empfangsleistung.

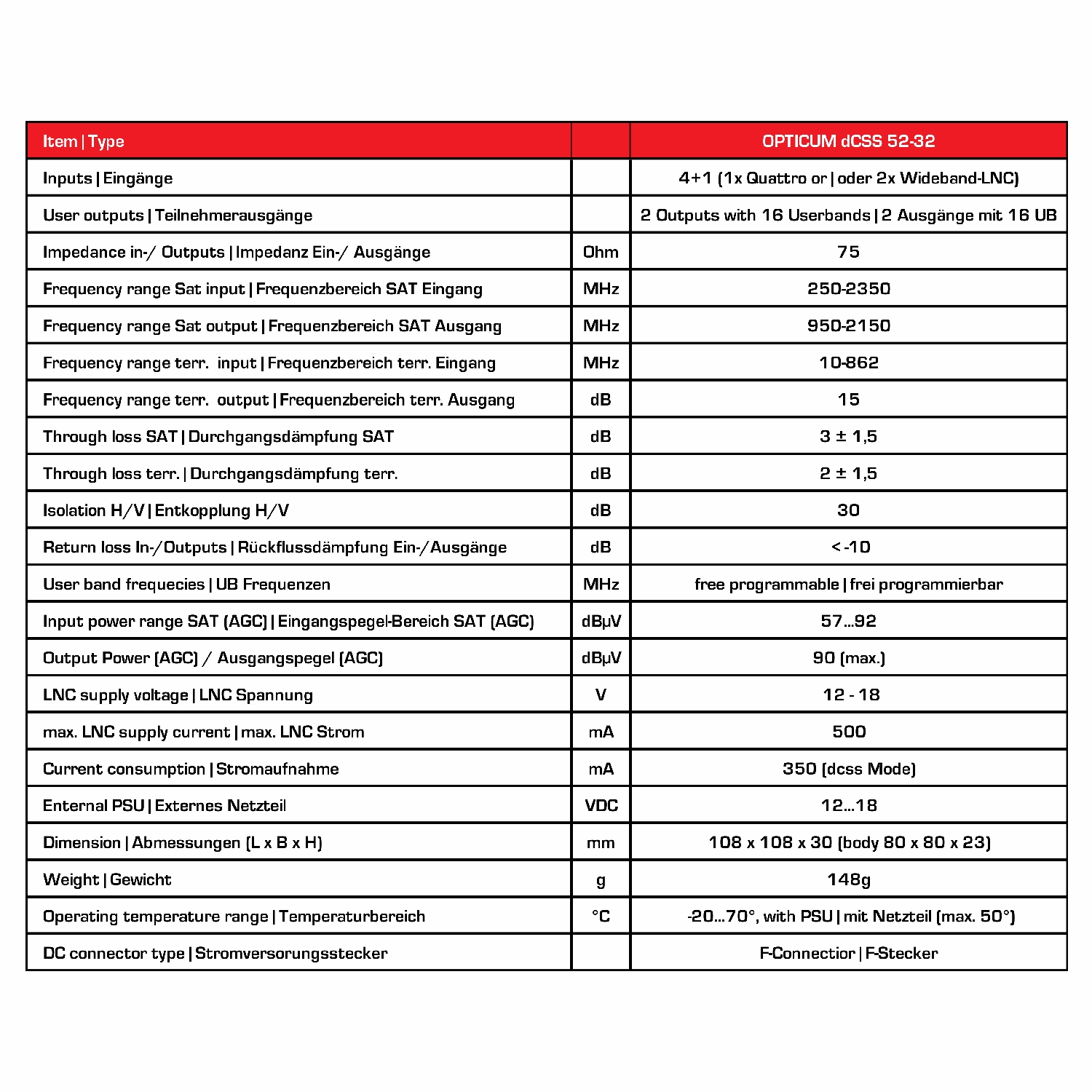

Eigenschaften

• Eingänge: 4+1 (1x Quattro oder 2x Wideband TWIN-LNB) + 1x TERR
• Teilnehmerausgänge: 2x 16 UB oder 1x 32 UB
• Impedanz Ein-/ Ausgänge: 75 Ohm
• Frequenzbereich SAT Eingang: 250-2350 MHz
• Frequenzbereich SAT Ausgang: 950-2150 MHz
• Frequenzbereich terr. Eingang: 10-862 MHz
• Frequenzbereich terr. Ausgang: 15 dB
• Durchgangsdämpfung SAT: 3 ± 1,5 dB
• Durchgangsdämpfung terr.: 2 ± 1,5 dB
• Entkopplung H/V: 30 dB
• Rückflussdämpfung Ein-/Ausgänge: < -10 dB

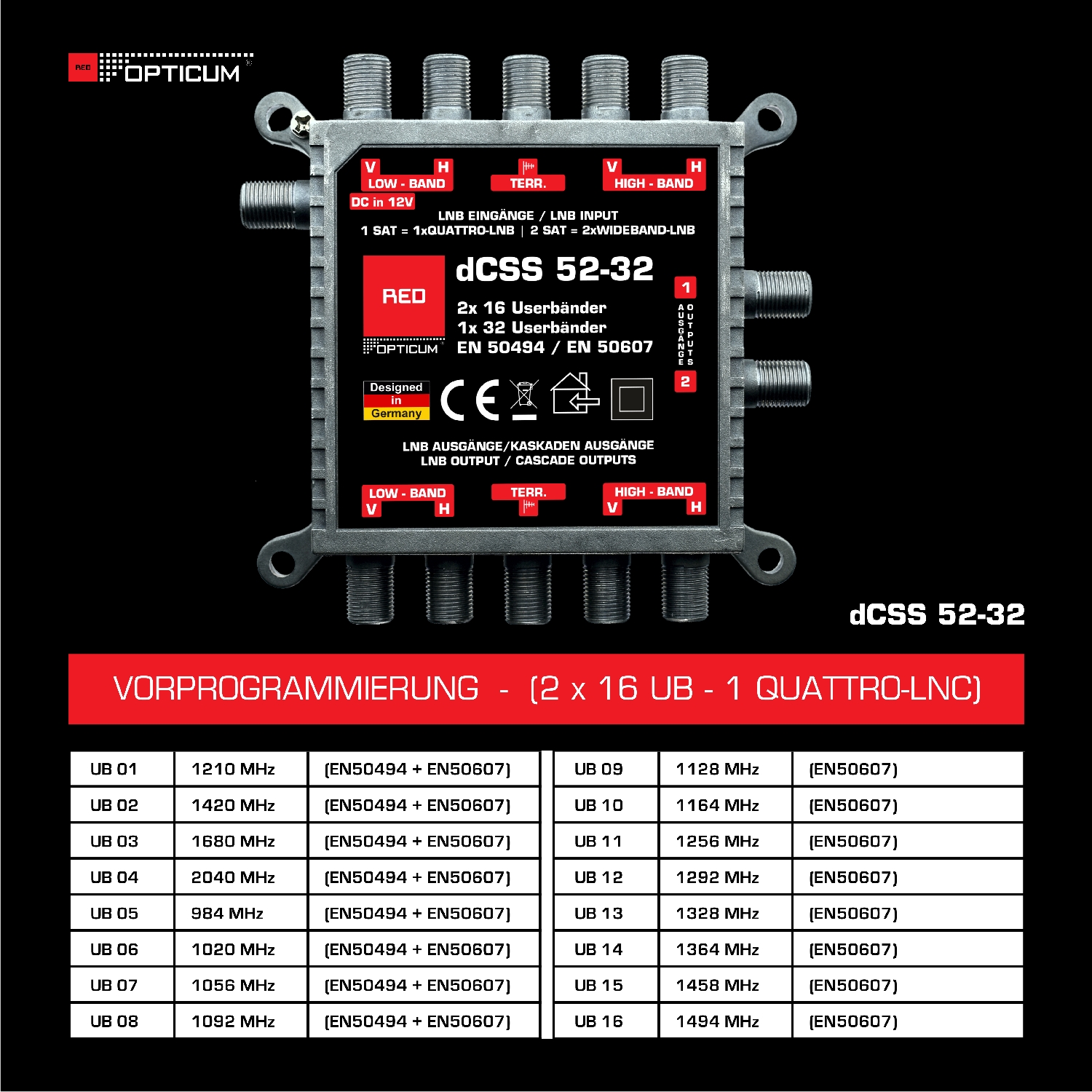

• UB Frequenzen: frei programmierbar
• Eingangspegel-Bereich SAT (AGC): 57...92 dBµV
• Ausgangspegel (AGC): 90 (max.) dBµV
• LNB Spannung: 12 - 18 V max.
• LNB Strom: 500 mA
• Stromaufnahme: 350 mA (im DOCS Modus)
• Externes Netzteil: 12…18 VDC
• Abmessungen (L x B x H): 108 x 108 x 30 mm (mit Anschlüsse)
• Gewicht: 148g
• Temperaturbereich: -20…70°C, mit Netzteil (max. 50°C)
• Stromversorungsstecker: F-Stecker

dCSS 52-32

Art.-Nr.: 5120

EAN-Nr.: 5901912288485
