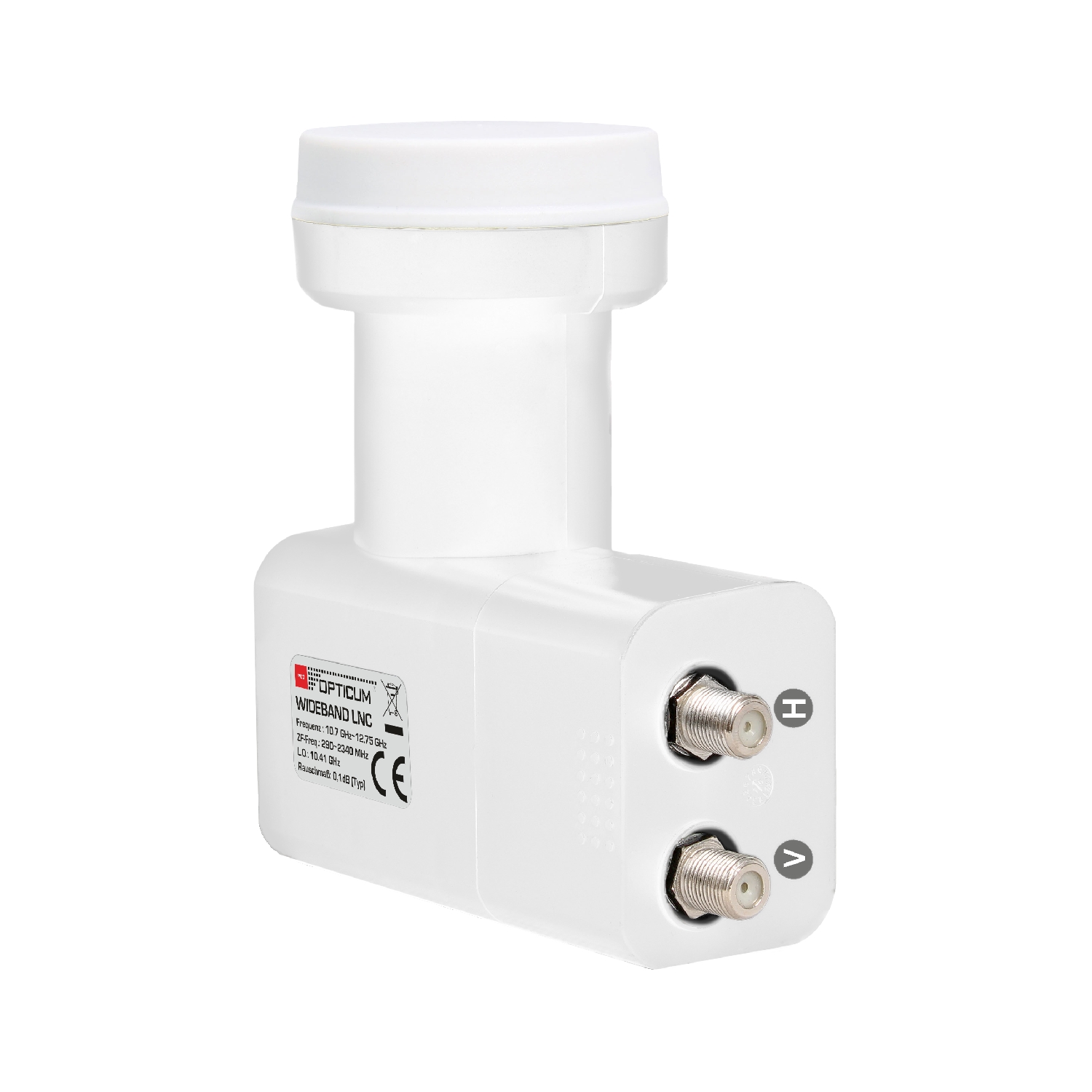

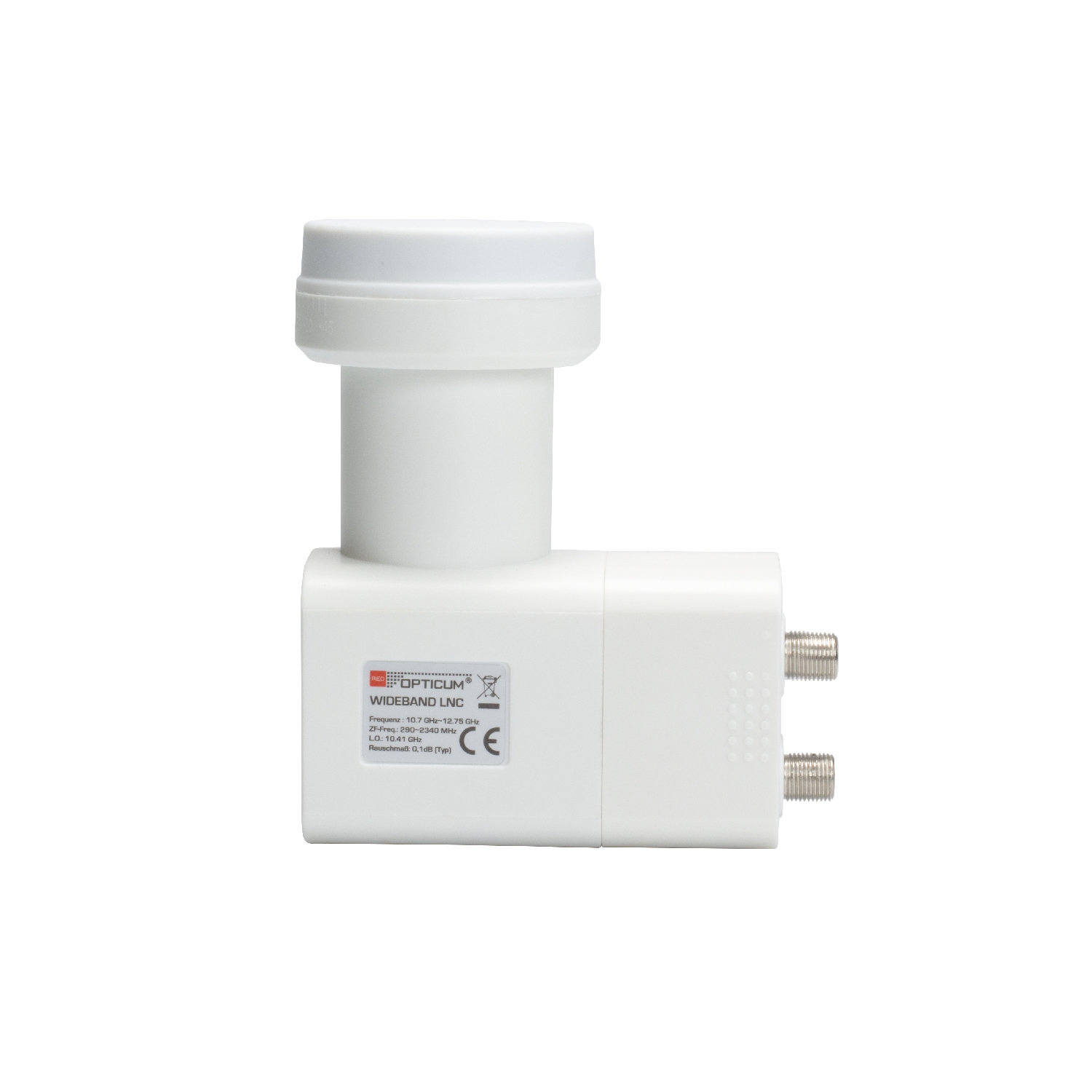

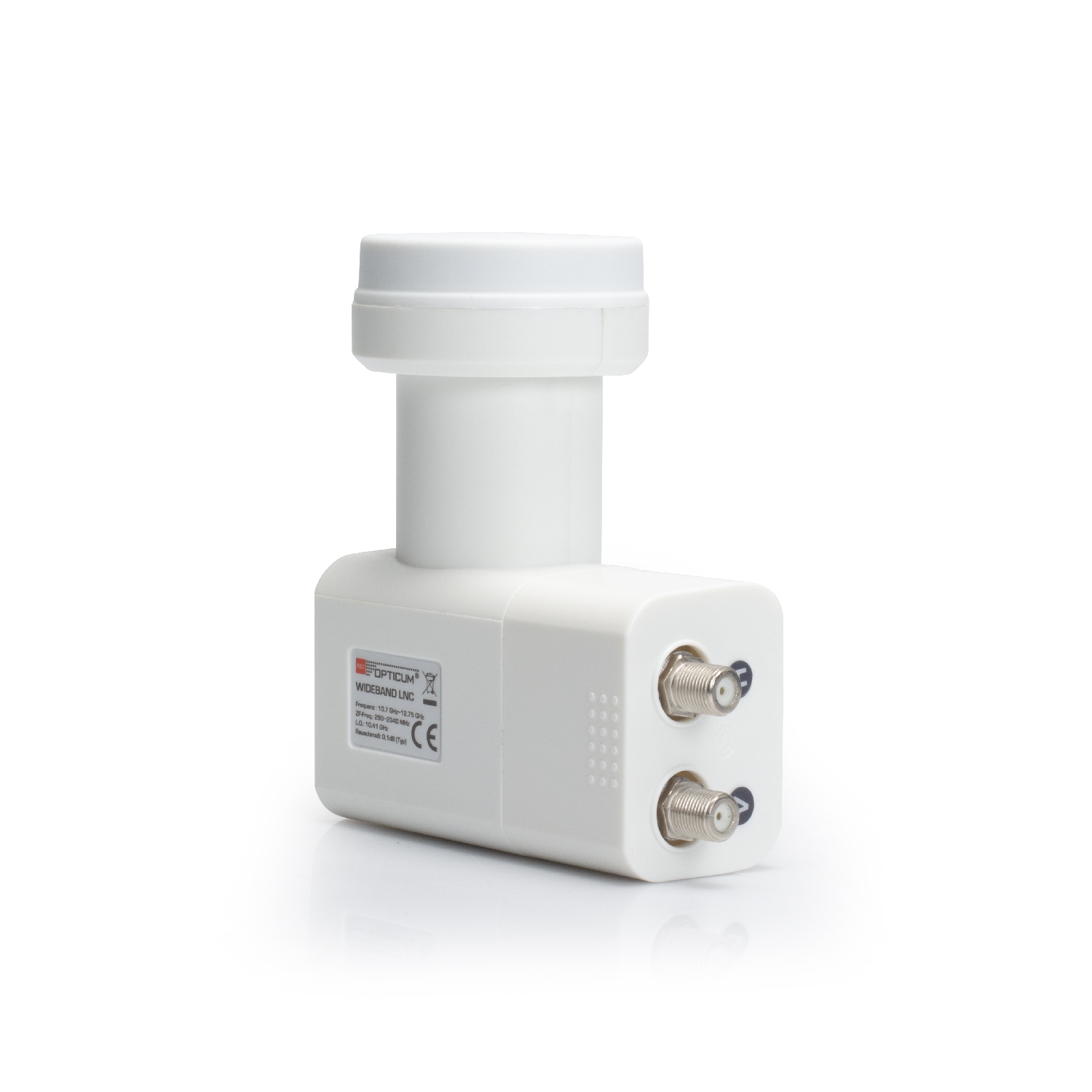

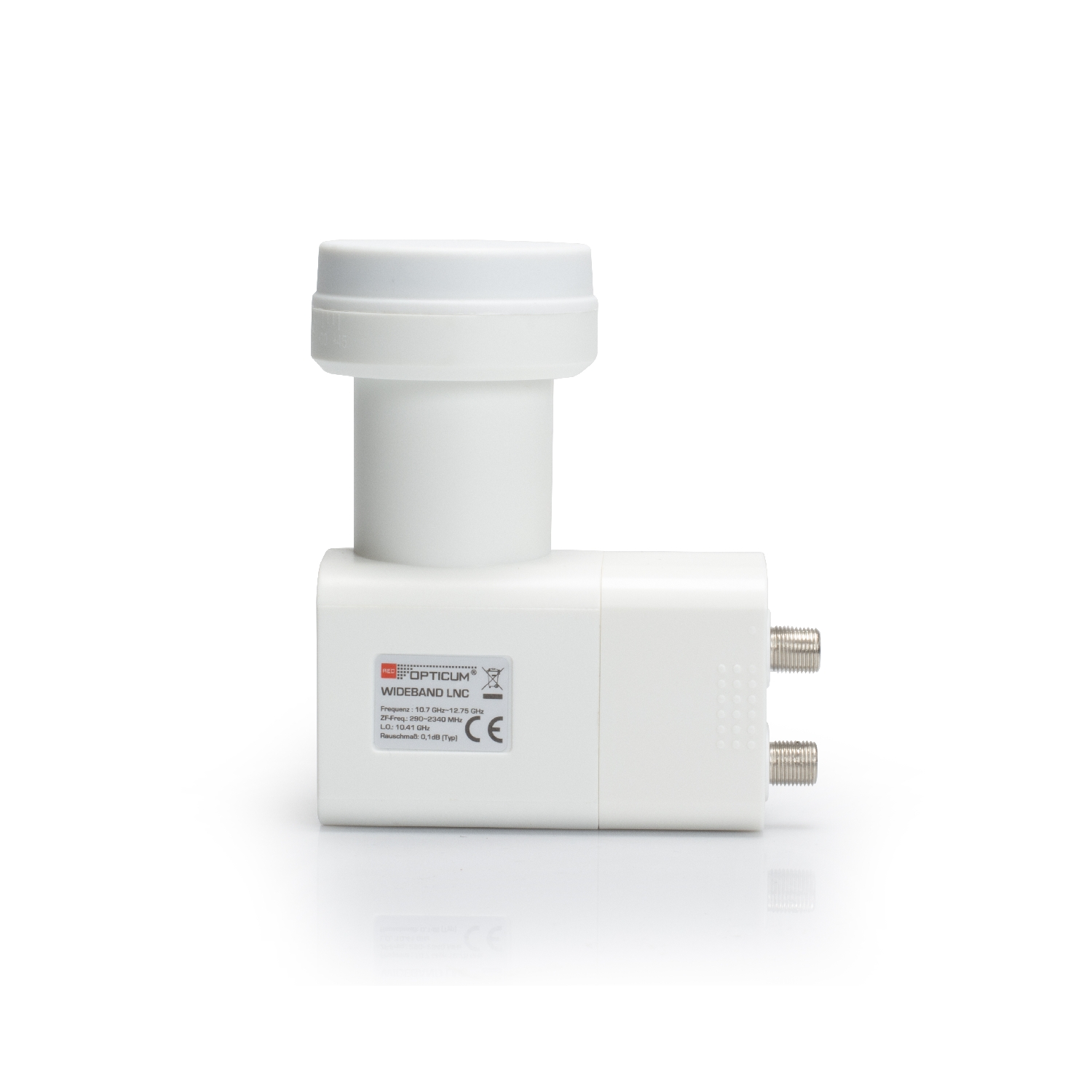

OPTICUM | WIDEBAND LNB H/V

LNB für Multischalter einer Einkabellösung

Alle Bilder dieser Homepage sind urheberrechtlich geschützt!

Artikelbeschreibung

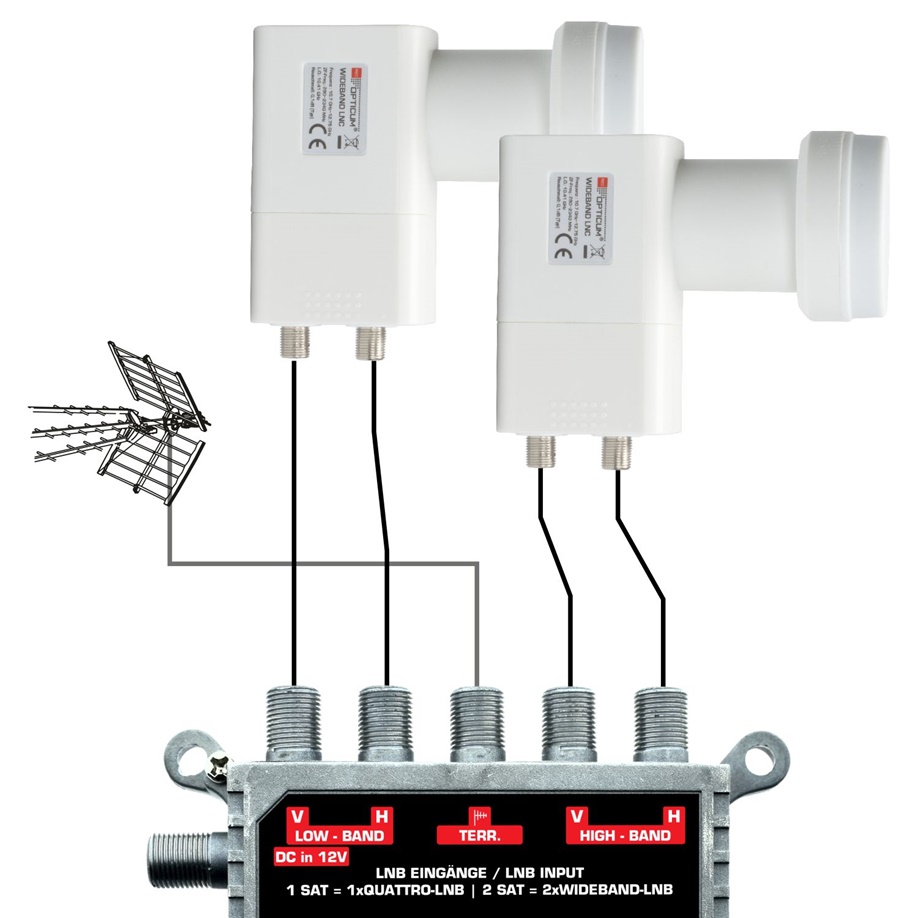

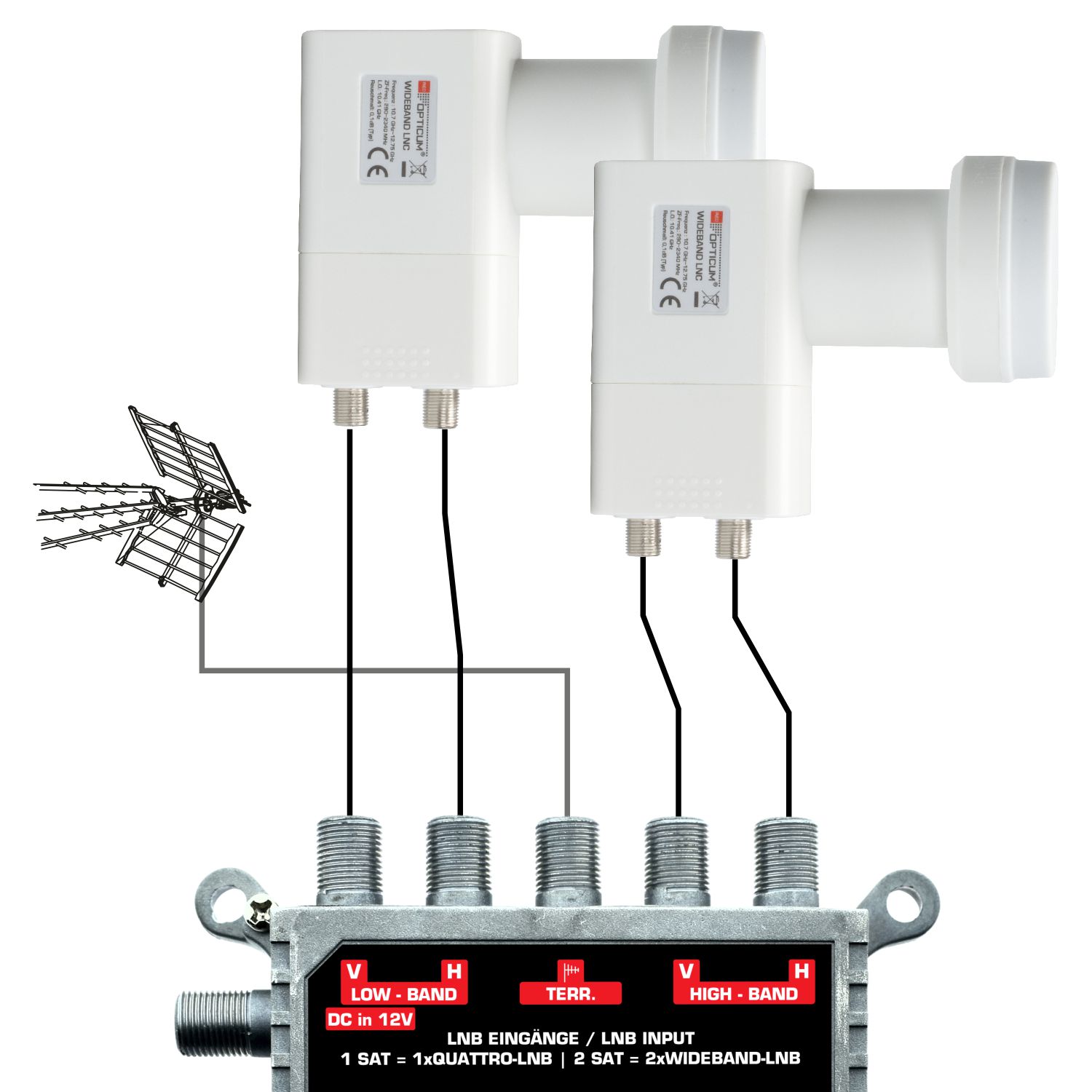

Dieses Wideband LNB ist speziell für Einkabellösungsanlagen entwickelt. Statt der bisherigen vier einzelnen Ebenen (HH/HL/VH/VL) werden hier nur noch zwei Ausgänge benötigt. Das LNB besitzt 2 Ausgänge (vertikal & horizontal) und das gesamte, empfangene Satellitensignal (10,7-12,75 GHz) wird mit einer Oszilatorfrequenz von 10,41 GHz auf den Ausgangsfrequenzbereich von 290-2340 MHz umgesetzt. Wideband LNCs werden überwiegend in SCR/ dCSS Multischalteranlagen eingesetzt. Pro Satellit werden somit nur noch zwei Ableitungen zum Multischalter benötigt. Voraussetzung sind Multischalter mit entsprechenden Wideband-Eingängen (z.B. Opticum dCSS 52-32). Das Wetterschutzgehäuse mit 40 mm Feeddurchmesser besitzt einen ausziehbaren Wetterschutz für den witterungsbeständigen Anschluss Ihrer F-Stecker Das Gehäuse ist extrem hitze- und kältebeständig.

Eigenschaften

• Eingangsfrequenzbereich: 10.7 GHz ~ 12.75 GHz
• ZF-Bereich: 290 ~ 2340 MHz
• LO-Frequenz: 10.41 GHz
• Betriebsspannung: 12 - 19 V DC
• Verstärkung: 50 ~ 60 dB
• Verstärkungsschwankung bei 26 MHz Bandbreite: +/-0.5dB (Typ.)
• Betriebstemperatur: -40°C ~ +60°C
• Rauschmaß: 0.1dB (Typ.)

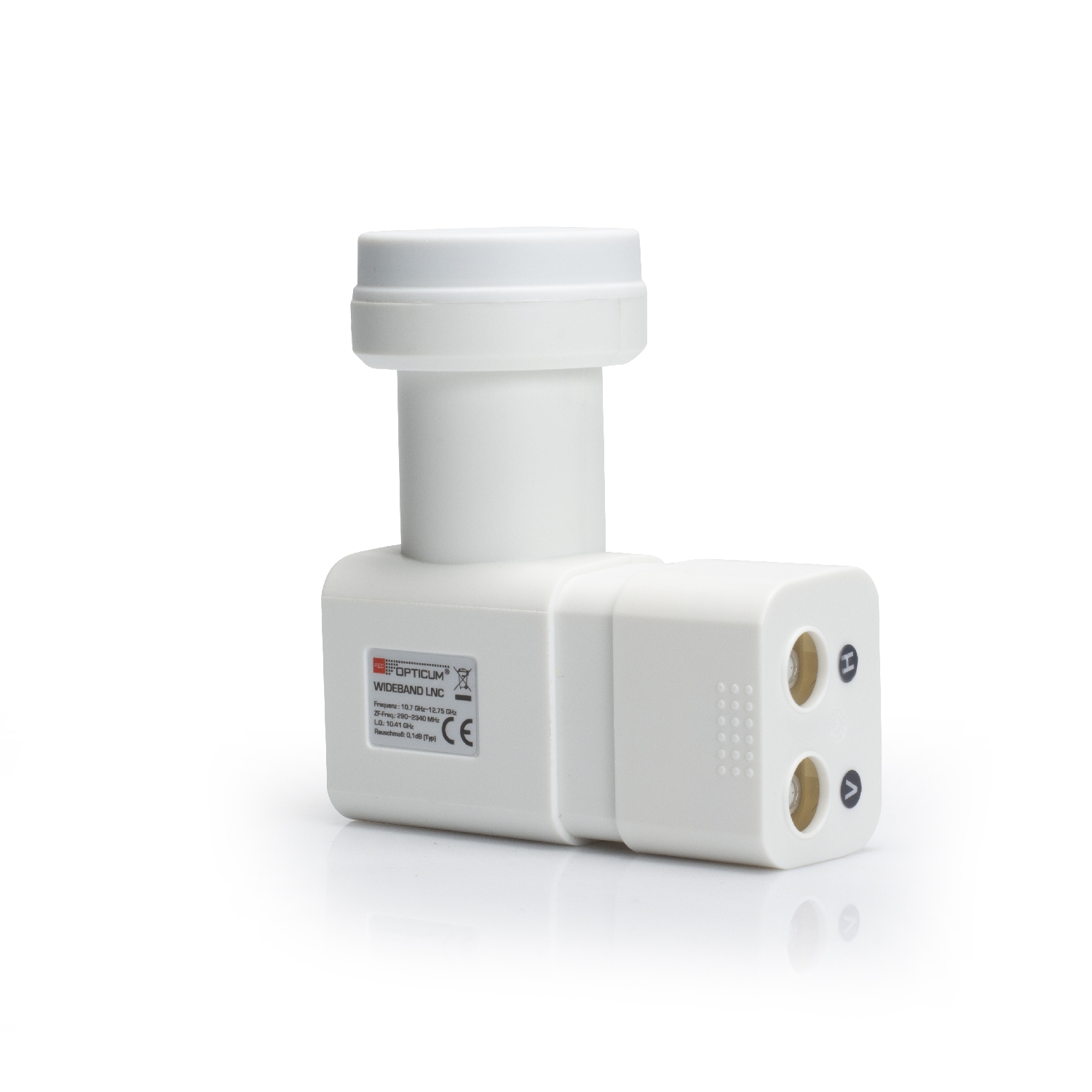

• Wetterschutz: herausziehbare Kappe
• Polarisation: seperate Ausgänge H/V
• Feeddurchmesser: 40mm

Opticum Wideband LNB H/V

Artikelnummer: 1105

EAN-Nummer: 5901912288461
